Chapitre 3 : Électrocinétique - EXERCICES

REMARQUE

J’ai oublié les masses dans les schémas, donc par défaut on les met en bas de chaque circuit ! (désolé)

Exercice 0

Dans les cas suivants, donner les valeurs de $U$ et $i$ indiquées sur les schémas. On prendra $E = 12V$ et $R = 330 \Omega$ pour les applications numériques éventuelles.

BONUS : Quelle est la puissance dissipée dans chacune des résistances ?

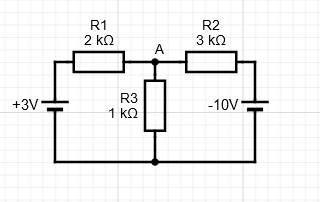

Exercice 1

Donner la valeur du potentiel électrique au point $A$

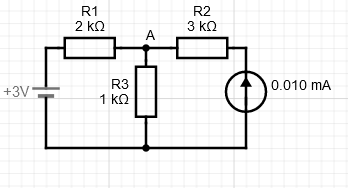

Exercice 2

Donner la valeur du potentiel électrique au point $A$

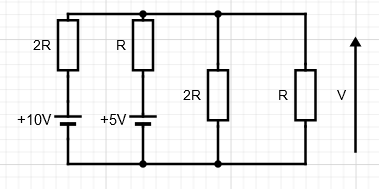

Exercice 3

Donner la valeur de la tension $V$, en considérant $R = 330\Omega$

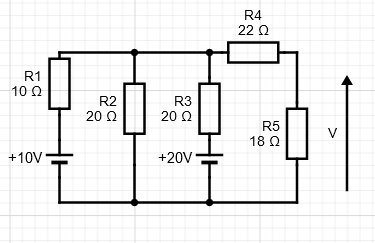

Exercice 4

Donner la valeur de la tension $V$

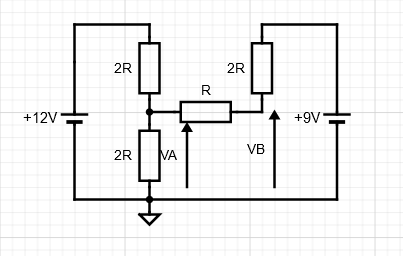

Exercice 5

Donner la valeur des tensions $V_A$ et $V_B$

Exercice 6

Donner la valeur du courant $I$ qui parcourt la résistance $R_3$

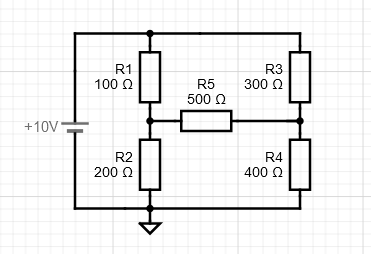

Exercice 7

Donner la valeur du courant $I$ qui parcourt la résistance $R_5$

Exercice 8

Chaque résistance peut dissiper au maximum $0,5 W$. Donner le courant maximum toléré par chaque résistance, et la tension maximale que peut délivrer la source. Quelle est alors la puissance maximale dissipée par le circuit ?
