Introduction
Dans cette séance, le but va être de modifier une image afin d’extraire le contour des objets présents dans l’image.
A. Détection d’objet
Une des tâches principales de computer vision consiste à détecter des objets dans une image, et notamment les contours de ces objets.
Pour ce faire, on va utiliser des opérations de filtrage sur l’image.
A0. Convolution

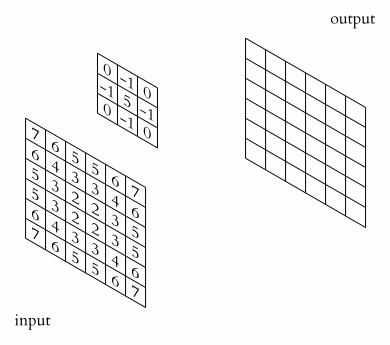

Les opérations de filtrage en traitement d’image vont être représentées mathématiquement par des opérations de convolution entre des matrices :
(Wikipédia, Michael Plotke)
Une matrice de base, notée input, est convoluée avec un filtre, souvent appelé kernel. On déplace le filtre afin de l’aligner successivement avec toutes les parties de l’input, où une multiplication terme à terme est effectuée. (Pour plus de détails mathématiques : https://en.wikipedia.org/wiki/Convolution#Discrete_convolution)
En fonction du filtre (ou kernel) utilisé, le résultat pourra être plus ou moins pertinent.
Dans les parties suivantes, on va utiliser la fonction cv2.filter2D avec différents types de kernel, et tenter de qualifier les différentes opérations ainsi réalisées.
A1. Kernels
En utilisant les kernels suivants, pouvez-vous qualifier les opérations réalisées ?
$K1 = \begin{pmatrix} 0&0&0 \\ 0&1&0 \\ 0&0&0\end{pmatrix}$
$K2 = \frac{1}{9} \begin{pmatrix} 1&1&1 \\ 1&1&1 \\ 1&1&1 \end{pmatrix}$
$K3 = \begin{pmatrix} -1&-1&-1 \\ 2&2&2 \\ -1&-1&-1 \end{pmatrix}$
$K3 = \begin{pmatrix} -1&2&-1 \\ -1&2&-1 \\ -1&2&-1 \end{pmatrix}$
$K4 = \begin{pmatrix} -1&-1&-1 \\ -1&8&-1 \\ -1&-1&-1 \end{pmatrix}$
$K5 = \begin{pmatrix} 0&-1&0 \\ -1&4&-1 \\ 0&-1&0 \end{pmatrix}$
Que se passe-t-il si on fait varier la taille de ces différents filtres ?
A2. Fonctions de filtrage
La librairie opencv propose également certaines fonctions de filtrage directement accessibles.
Utilisez les fonctions cv2.Canny, cv2.blur, cv2.goodFeaturesToTrack, et comparer les avec les filtres appliqués dans la section précédente.
B0. Opérateurs morphologiques
Après avoir déterminé les contours d’objets considérés, il peut arriver qu’on observe certains artefacts (notamment des pixels détachés des contours, ou encore des contours incomplets en raison d’un contraste insuffisant)
Afin de parfaire la définition de ces contours, il est courant d’utiliser un ensemble de transformations dénotés opérateurs morphologiques.
B1. Dilatation / érosion
Les deux opérations basiques sont la dilatation et l’érosion.
La première a pour objectif d’augmenter les contours des objets dans l’image. Il peut être pertinent d’imaginer qu’on repasse un crayon épais sur les contours considérés, afin de combler les manques dans ces contours.
La seconde a pour objectif (inverse) de diminuer les contours des objets dans l’image. Il peut être pertinent d’imaginer qu’on repasse une gomme sur les contours considérés, afin de retirer les points excédentaires dans un contour.
On choisit pour cela un élément structurel (en d’autres termes, le crayon, le pinceau ou la gomme qu’on va utiliser) qu’on va convoluer avec l’image.
Utiliser les fonctions cv2.dilate, cv2.erode sur une image qui contiendra des contours déterminés précedemment.
On fera varier l’élément structurel (cv2.getStructuringElement), en choisissant notamment un rectangle, une croix, une ellipse (ou mieux si vous en avez l’envie).
Vous tenterez d’améliorer la qualité des contours des objets dans l’image en utilisant ces transformations, et en faisant varier la taille et le type de l’élément structurel.
B2. Ouverture / fermeture
Les opérations de dilatation / érosion sont généralement utilisées de concert afin de conserver une taille caractéristique des objets.
Quelles sont les opérations successives effectuées par les fonctions opening = cv.morphologyEx(img, cv.MORPH_OPEN, kernel) et closing = cv.morphologyEx(img, cv.MORPH_CLOSE, kernel) ?
